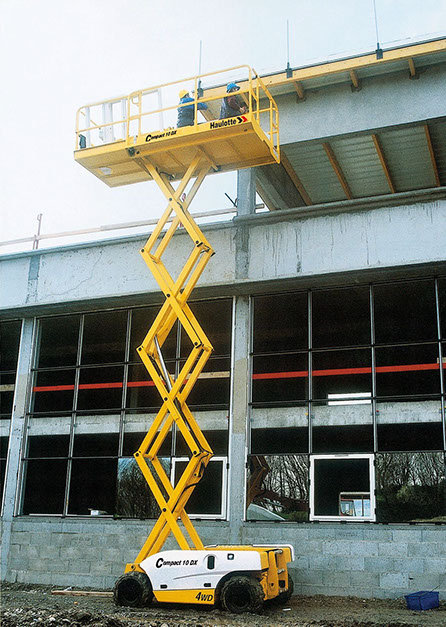

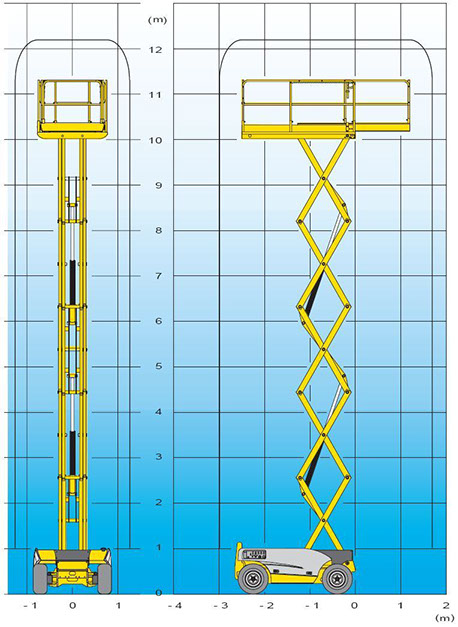

Munkamagasság 12,15 m

Maximális/minimális platómagasság 10,15 m/1,38 m

Berendezés szélessége 1,80 m

Szerelőkosár szélessége 1,54 m

Szerelőkosár méretei 1,54 m x 2,50 m

Berendezés hosszúsága 2,65 m

Berendezés hossza kitalpalókkal 3,06 m

Berendezés magassága 2,54 m

Platókiterjesztés mérete 1,20 m

Szabad hasmagasság 0,25 m

Tengelytáv 1,87 m

Fordulási sugár külső keréken mérve 3,73 m

Teherbírás platókiterjesztés használata mellett 450 kg (3 személy), ebből 150 kg a platókiterjesztésen

Maximális oldalirányú erő 40 daN

Max. szélsebesség 45 km/ó

Minimális dőlésszög 3°

Menetsebesség 1,6 km/h alacsony, 3 km/h közepes, illetve 5,5 km/h magas sebességfokozatban

Emelkedő-leküzdési képesség 40%

A kosár felemeléséhez szükséges idő 45 mp

Kosár leeresztéséhez szükséges idő 39 mp

Hidraulikatartály űrtartalma 75 l

Hidraulika rendszer főnyomása 240 bar alacsony és 170 bar magas sebességfokozat mellett

Hidraulika rendszer nyomása menetelésnél 220 bar

Hidraulika rendszer nyomása emelésnél 170 bar

Hidraulika szivattyú átfolyási kapacitása 11 + 11 cm /fordulat

Áramlás emelés és menetelés során 26 l/perc

Áramlás kormányzásnál 13 l/perc

Zajcsökkentő burkolattal ellátott dízelmotor DEUTZ

teljesítmény 18 kW 2400 ford/percnél

üresjárati teljesítmény 8 kW 1150 ford/percnél

fogyasztás 235 g/kW/h

üresjárati fogyasztás 235 g/kW/h

Üzemanyagtartály űrtartalma 30 l

Kormányzott kerekek száma 2

Meghajtott kerekek száma 4

Differenciálzár van

Hidraulikus fék van

Szabadonfutó mód van

Indítóakkumulátor 1x12 V - 70 Ah

Tápfeszültség 12 V

Tömör gumiabroncs – méretek 26 x 12 - 12PR

Kerékcsavarok meghúzási nyomatéka 22,5 daN.m

Névleges terhelésnél az egy kerékre ható maximális erő 2200 daN





Berendezés tömege egy kiterjesztéssel 3 890 kg

Berendezés tömege kitalpalókkal (opcionális) 4 140 kg

Névleges terhelésnél az egy kitalpalásra ható maximális erő 1470 daN

Egy kitalpalásra jutó talajterhelés 4,7 daN/cm2

Zajszint 106 dB(A)

Rezgésszint lábmagasságban > 0,5 m/s2

Rezgésszint kézmagasságban > 2,5 m/s2

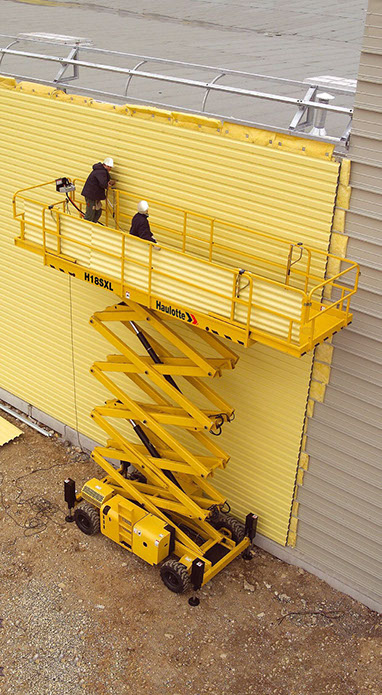

Munkamagasság 15 m

Maximális/minimális platómagasság 13 m / 1,57 m

Géptest szélessége 2,25 m

Munkakosár szélessége 1,89 m

Berendezés hosszúsága 4,12 m

Munkakosár hosszúsága 5,30 m

Munkakosár hasznos területének méretei 5,20 m x 1,81 m

Berendezés hossza kitalpalókkal 5,30 m

Maximális/minimális magasság 14,19 m / 2,75 m

Szabad hasmagasság 0,27 m

Tengelytáv 2,75 m

Fordulási sugár külső keréken mérve kitalpalókkal 6,20 m

Fordulási sugár belső keréken mérve kitalpalókkal 2m

Maximális teherbírás dupla kiterjesztéssel Mindösszesen 500 kg (4 személy)

Maximális oldalirányú erő 40 daN

Maximális szélsebesség 45 km/h

Legnagyobb megengedett dőlés 2°

Menetsebesség 1,6 km/h alacsony, 3,2 km/h közepes és 6 km/h magas sebességfokozatban

Maximális emelkedő-leküzdési képesség 40%

Kosár emelési / leeresztési ideje üres állapotban 46 s / 57 s

Kosár emelési / leeresztési ideje terhelés mellett 50 s / 57 s

Hidraulikatartály kapacitása 100 L

Hidraulika rendszer főnyomása 240 bar

Hidraulikanyomás menetelésnél 240 bar

Hidraulikanyomás emelőműveleteknél 174 bar

Hidraulikaszivattyú átfolyási kapacitása 23 + 4 cm3/fordulat

Menetelés, emelő- és kitalpalási művelet folyadéknyelése 52 l/min

Kormányzási művelet folyadéknyelése 10 l/min

Dízelmotor: HATZ 2L41C

- teljesítmény 32,6 LE / 24 kW 2400-as fordulatszámon

- alapjárati teljesítmény 20,4 LE / 15 kW 1500-as fordulatszámon

- fogyasztás 238 g/kW/h – 175 g/LE/h

- alapjárati fogyasztás 232 g/kW/h – 170 g/LE/h

Üzemanyagtartály űrtartalma 65 l

Kormányzott kerekek száma 2

Meghajtott kerekek száma 4

Differenciálzár Van

Hidraulikus fék Van

Szabadonfutó mód Van

Indító akkumulátor 1x12 V - 95 A/H

Tápfeszültség 12 V

Tömör gumiabroncs – méretek 10 x 16,5"

Kerékcsavarok meghúzási nyomatéka 32 daNm

Berendezés össztömege dupla platókiterjesztéssel és kitalpalókkal 6530 kg

Max. Névleges terhelésnél az egy kerékre ható maximális erő 2440 daN

Maximális talajterhelés 500 kg-nál - kemény talaj (beton) - puha talaj (föld) 9,2 daN/cm2 5,5 daN/cm2

Névleges terhelésnél az egy kitalpalásra ható maximális erő 3600 daN

Egy kitalpalásra jutó talajterhelés 7,5 daN/cm2

Zajszint 104 dB(A)

Zajszint a berendezéstől 10 méterre 69,7 dB(A)

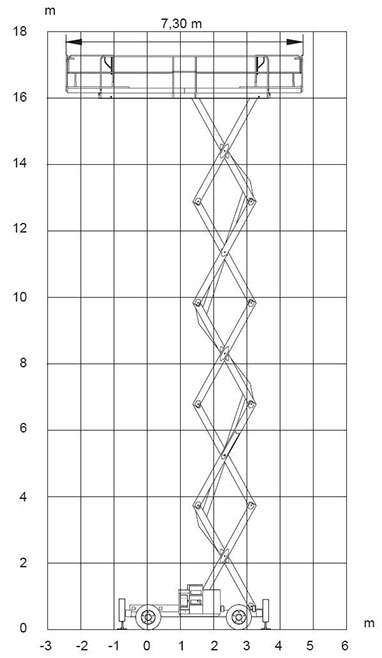

Munkamagasság 18 m

Maximális/minimális platómagasság 16 m / 1,77 m

Géptest szélessége 2,25 m

Munkakosár szélessége 1,89 m

Berendezés hosszúsága 4,12 m

Munkakosár hosszúsága 5,30 m

Munkakosár hasznos területének méretei 5,20 m x 1,81 m

Berendezés hossza kitalpalókkal 5,30 m

Maximális/minimális magasság 17,19 m / 2,97 m

Szabad hasmagasság 0,27 m

Tengelytáv 2,75 m

Fordulási sugár külső keréken mérve kitalpalókkal 6,20 m

Fordulási sugár belső keréken mérve kitalpalókkal 2m

Maximális teherbírás dupla kiterjesztéssel Mindösszesen 500 kg (4 személy)

Maximális oldalirányú erő 40 daN

Maximális szélsebesség 45 km/h

Legnagyobb megengedett dőlés 2°

Menetsebesség 1,6 km/h alacsony, 3,2 km/h közepes és 6 km/h magas sebességfokozatban

Maximális emelkedő-leküzdési képesség 40%

Kosár emelési / leeresztési ideje üres állapotban 60 s / 60 s

Kosár emelési / leeresztési ideje terhelés mellett 77 s / 60 s

Hidraulikatartály kapacitása 100 l

Hidraulika rendszer főnyomása 240 bar

Hidraulikanyomás menetelésnél 240 bar

Hidraulikanyomás emelőműveleteknél 160 bar

Hidraulikaszivattyú átfolyási kapacitása 23 + 4 cm3/fordulat

Menetelés, emelő- és kitalpalási művelet folyadéknyelése 52 l/min

Kormányzási művelet folyadéknyelése 10 l/min

Dízelmotor: HATZ 2L41C

- teljesítmény 32,6 LE / 24 kW 2400-as fordulatszámon

- alapjárati teljesítmény 20,4 LE / 15 kW 1500-as fordulatszámon

- fogyasztás 238 g/kW/h – 175 g/LE/h

- alapjárati fogyasztás 232 g/kW/h – 170 g/LE/h

Üzemanyagtartály űrtartalma 65 l

Kormányzott kerekek száma 2

Meghajtott kerekek száma 4

Differenciálzár Van

Hidraulikus fék Van

Szabadonfutó mód Van

Indító akkumulátor 1x12 V - 95 A/H

Tápfeszültség 12 V

Tömör gumiabroncs – méretek 10 x 16,5"

Kerékcsavarok meghúzási nyomatéka 32 daNm

Berendezés össztömege dupla platókiterjesztéssel és kitalpalókkal 7490 kg

Névleges terhelésnél az egy kerékre ható maximális erő 2550 daN

Névleges terhelésnél az egy kitalpalásra ható maximális erő 4120 daN

Egy kitalpalásra jutó talajterhelés 8,5 daN/cm2

Zajszint 104 dB(A)

Munkamagasság 18 m
